在管道施工或维修后,需要对管道的气密性进行测试,以保证管道的安全运行。通常的做法是:工程验收部门的工作人员到现场,进行管道打压试验,然后通过人工读取数据的办法记录24小时或更长时间的压力变化情况,一般以每小时为间隔进行记录,这样操作存在的缺点是:

人工读数的视觉误差;

人工记录存在主观因素,在特殊情况下可能形成虚假记录;

数据保存和查询繁琐。

基于以上所存在的缺陷问题,我公司采用压力记录仪对管道内气体的压力进行记录并存入存储器中,检测完毕后,将记录仪送交工程验收部门,通过计算机读取数据,自动生成报告。即:

  • 自动记录压力数据

  • 自动分析压力数据

  • 自动打印测试报表

    这样,人工测试的不利因素得到了避免,作业简单,节省人力。

1、数据读取

运行hValues.exe,选择管道打压记录的数据文件,从“文件”菜单中选取数据文件,数据文件可以通过电脑下载或者通过U盘读取等方式获得。

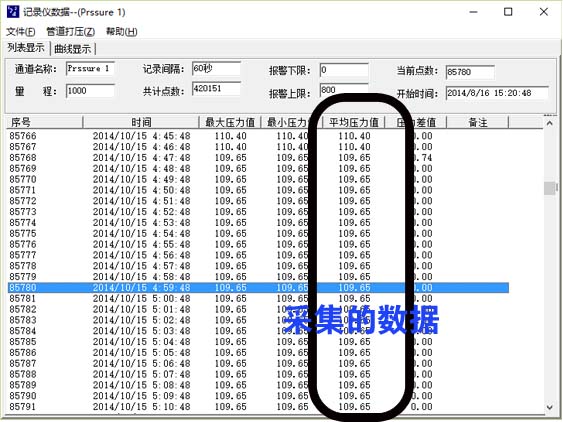

以列表方式显示历史数据;

打压数据示方法,有平均值,最大值,最小值,当前数和上一个数据的差值等

(图13

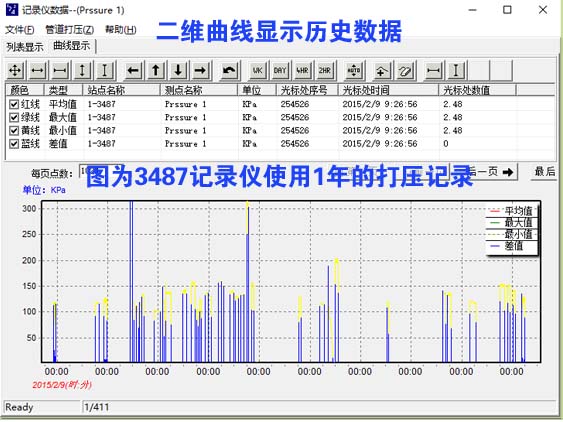

以曲线方式显示数据,图中只显示了平均值和差值信息。可以通过点击曲线列表中的选项,决定是否显示该曲线。

打压记录仪记录的一年的历史数据。

(图14

6.2、配置打压信息

点击“管道打压”菜单,点击“配置”菜单。

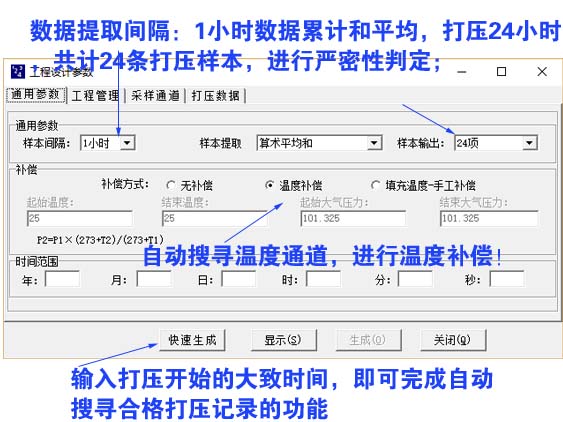

    • 通用参数

      管道严密性检验仪数据配置方法

(图15

注意:样本间隔,一般设定1小时,样本输出项,可以设定12项,24项和40项。

补偿方式,如果气温变化不是很大,可以选择无补偿方式,如果选择温度补偿,需要在“采样通道”中,选择温度通道,并且,保证温度通道和压力通道具有相同时间段的数据。

关于管道气密性的判断依据,可参看相关国家标准。

样本提取方式:采用默认的“算术平均和”。

样本开始时间:是指生成报表的数据开始时间,不可人为的输入时间,而是通过“打压数据”中选定的记录,作为打压判定数据的开始。

    • 工程管理参数

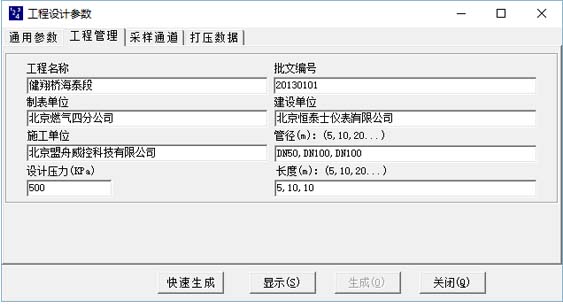

      打压仪工程参数设置

(图16

管径和长度的设定,如果打压管道分成多段,请分别设定每段的管径和长度。其他信息,请按照要求,如实填写。

此项功能是为客户今后不用重复输入而设置的便捷功能,如需要更改名称,在上次原有基础上更改即可。

    • 采样通道

      没有选择温度补偿方式,可以忽略此步骤。

      如果采用温度补偿方式,需要为温度通道选定文件,在选定的路径内,自动的搜寻到合适的温度记录文件,如果,没有找到匹配的温度文件,将无法进行温度补偿算法的计算。


    • 打压数据

      点击“显示按钮”,按照设定样本间隔,根据“算术平均和”的方法,显示历史数据到列表中,下图分别显示出无温度补偿和有温度补偿方法的数据列表。


      寻找到满足时间段要求的数据,双击指定的记录,完成开始记录的选定,根据数据输出项的要求,选定12项,24项或者40项数据,进行判定。


打开对应关系窗口,会出现此站点的所有历史打压时间、压力、温度的对应记录,对应数值表可以有效选取打压的起始时间和终止时间,所以在不确定打压起始时间时,可以先查看对应数值表,根据数值表选择报表的测试时间。

选择一段24小时内稳定的压力测试阶段,或根据现场实际的测试时间在上图中输入时间或在下图中双击相对应的时间,终止时间会根据样本输出所设的1224项自动往后推算时间。

记录仪带有温度通道记录的选择自动补偿,如是人工温度记录,选择手动补偿填写起始和结束温度。

最后再次确认大气压数值,然后在双击一次文件名加以确认填充后的数据被写入。

3、检验和生成报表

点击“生成”按钮,将选定的记录按照打压判定算法,计算出打压过程的压力差值,判定结果是否满足要求。

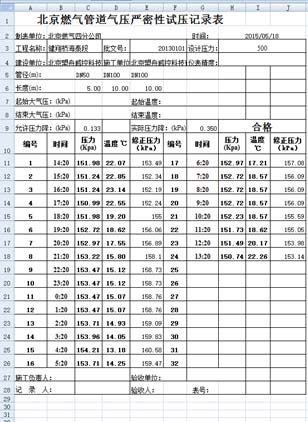

生成Execl表格文件,供用户打印检验结果和文件存档。


打压仪形成管道严密性试验报表

也可以通过曲线方式观察,选定的打压记录时段内的数据,直观的反应出是否存在泄漏现象。
