Modbus协议转4~20mA模块
收藏
|
Modbus协议转4~20mA模块
类型: 通讯模块
价格:
0.00
销量: 0
市场价: 0.0
购买数量:
产品详情
产品评论(0)

1MODBUSTO420模块功能说明

 1、 本设备主要是通过RS485总线,并行连接到数字智能仪表上,通过modbus协议主动采集按预先配置的modbus地址(见配置软件)的物理量,获得该物理量的数值后,按照量程对应的变比关系,换算出对应的4~20Ma信号输出,用于仪表显示或者为其他检测控制设备提供4~20ma的模拟信号。

 2、 本设备并行挂接在RS485总线上,由配置软件设置采集周期,在采集周期内,总线上其他主机(DCS/SCADA管理平台),如果采集过该modbus址的数据,那么,共享设备返回的物理值,不影响主机的正常工作。

 3、 如果在设定的采集周期内,没有获得总线上其他主机的呼叫数据,则认为总线上没有主机,modbusto420模块记将主动采集该模块地址单元数据,刷新4~20ma的电流输出。


2、接线说明

A、端子4,6脚连接24V电源,

B、端子5,6脚输出4~20ma,端子可以直接短接。

C、端子7,11脚连接到需转换的设备上,通过RS485接口,注意A,B线序,不能接反。

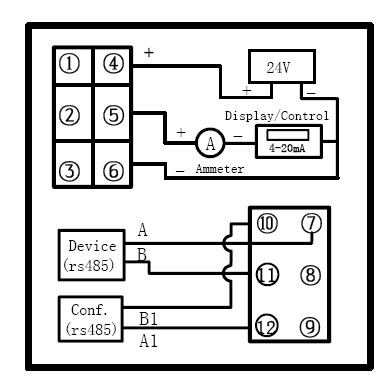

D、端子12,10为配置软件通讯接口,将通讯线连接到RS232485模块上,将该模块连接到电脑串口,即可配置设备参数。Modbus转4~20mA模块接线方式

         (接线图)

3、配置软件使用

   A、将RS232RS485模块连接到计算机上,选择对应的串口,按下“打开”按钮。

   B、按下“读取”按钮,将模块中的配置信息上载出来,修改或者重新配置相关参数。

       1、配置20ma对应的满量程值;

       2、配置modbus地址;

       3、配置数据刷新周期;

       C、刷新当期该设定modbus地址单元的数值,可检查对应输出的4~20Ma的电流值。

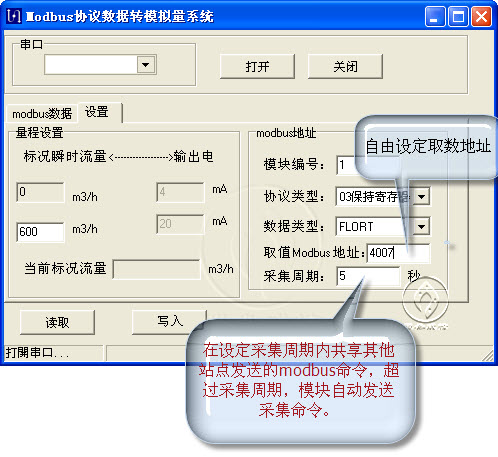

Modbus转4~20mA模块皮配置地址数据

  系统中如果有其他主机,模块在设定的时间内侦听总线上的modbus数据流,收到数据后映射到4~20mA输出,否则,主动发送modbus采集命令,模块自身完成数据采集任务,刷新输出。modbus协议转侦听其他主机发出的协议数据,从机(流量计)返回3好协议数据,该仪表自动调整4~20mAs结果


 支持数据寄存器和保持寄存器命令,即3,4号命令。

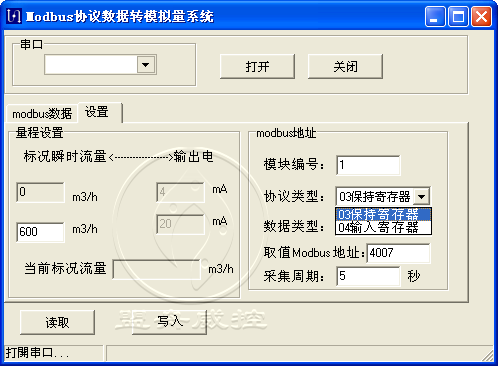

相应数据格式,支持4字节整数,或者ieee754浮点数格式,字节顺序支持从高到底或者从低到高。modbus协议转4~20mA电流输出配置软件2,支持多种数据类型

4、面板指示

COMM指示灯:

  当产生一次有效的协议数据刷新,通讯指示灯亮灭变化一次;

POW电源指示灯:

  系统上电后,电源指示灯亮。

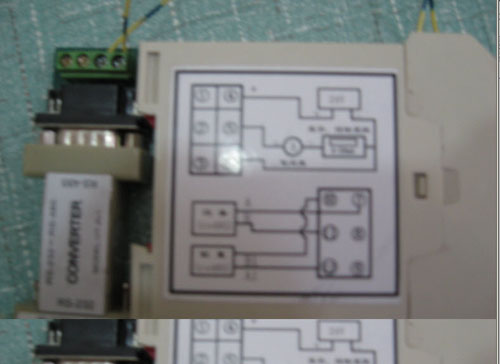

5、配置模块需要一个RS232RS485模块:

modbus协议转换器外观。
