打压仪-大气压补偿
价格:
0.00
销量: 0
市场价: 0.0
购买数量:
产品详情
产品评论(0)

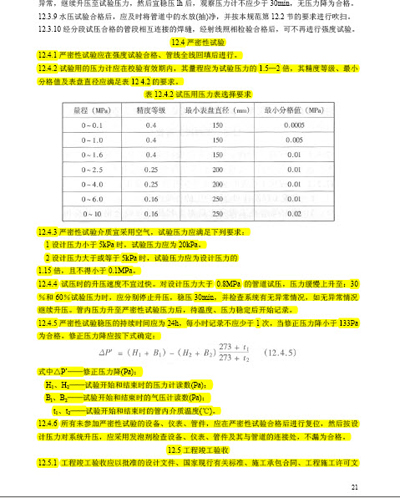

燃气公司打压仪一般都采用温度补偿的方法即可满足实际应用需求,由于严密性实验标准中规定大气压变量需要带入公式,我们开发了一款具有大气压传感器信号的打压仪,在济南港华燃气公司使用,采用大气压传感器+压力传感器+温度传感器方式存储三组数据,将采集的大气压、温度数据带入公式,完全按照公式标准的打压仪。采用公式见最下面燃气施工验收标准。






Hilog4严密性气压检验设备

   本地可连续存储2年的历史数据


1.概述

   燃气管道属于压力输送管道,其介质是易燃易爆的有毒气体。在施工或维修后,必须对管道进行气密性试验,以保证管道的安全运行。在气密性试验中,通常是用压力表或U形管压力计,对管道的气密性记录24h的压力变化,算出实际压降,并与允许压降比较后,确定气密性试验是否合格。在分析比较了传统检测方式和压力记录仪检测方式在工程实际中的应用情况。分析了燃气管道通常采用的气密性检测手段,针对其固有的弱点,提出一种新的电子检测手段,采用压力带温度补偿的记录仪,按照设定间隔的将数据记录下来,依据《城镇燃气输配工程施工及验收规范(附条文说明)》给定的评判标准,满足了管道气密性检测的标准;

  在管道施工或维修后,需要对管道的严密性进行测试,以保证管道的安全运行。采用数据记录仪对管道内气体的压力进行记录并存储在2MBYTE内存中,检测完毕后,将记录仪送交工程验收部门,通过计算机读取数据,自动生成报告。即:自动记录压力、自动打印测试报表。

  这样,人工测试的不利因素问题得到了解决,作业简单,节省人力。

2.技术参数

  通道:2个压力采集通道,用于压力采集

        1个温度采集通道,用于温度采集

        8个开关量输入通道

  压力等级:0-6MPa可选

  测量精度:±0.3%

   工作温度:-35℃~70

   供电电源:可连续使用5

  通讯协议:Modbus RTU

   防护等级:IP65

   外观尺寸:160X160X60mm

   箱体:工程塑料

3.特点


   外观尺寸160X160X60

   压力接口1/4”—1/2

   压力软管耐压12MPa

   软件:配备数据管理软件

   数据存储:可存储打压记录

   可存储压力测试报告

   预留2个通讯接口

4.管理软件功能

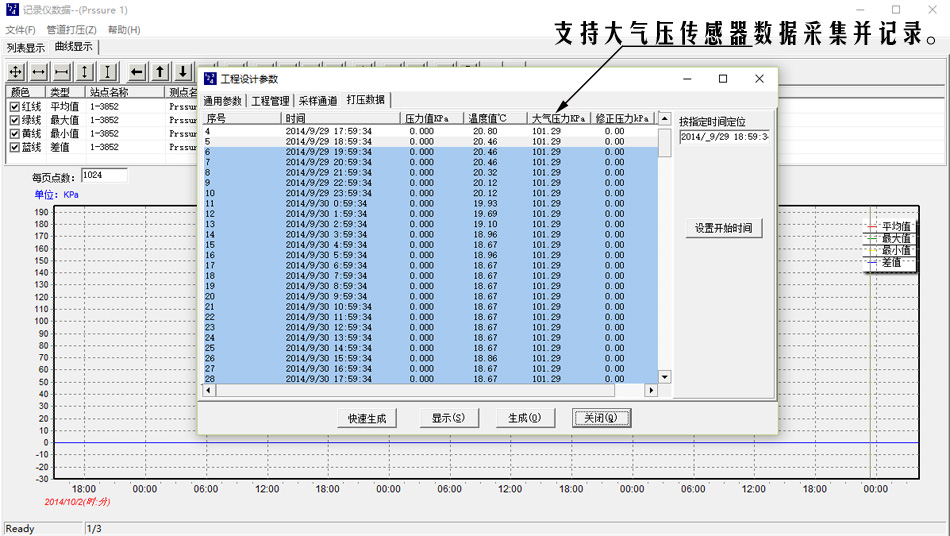

   读取打压数据,所有数据带有时间标签

   查看打压数据

   选择打压数据

   填写工程信息

   生成打压报表

   自动判断打压结果是否合格

   可手动或自动做温度补偿

5.应用场合

   适合于燃气、化工、电力、水利、热力等需要进行管道严密性测试的领域。

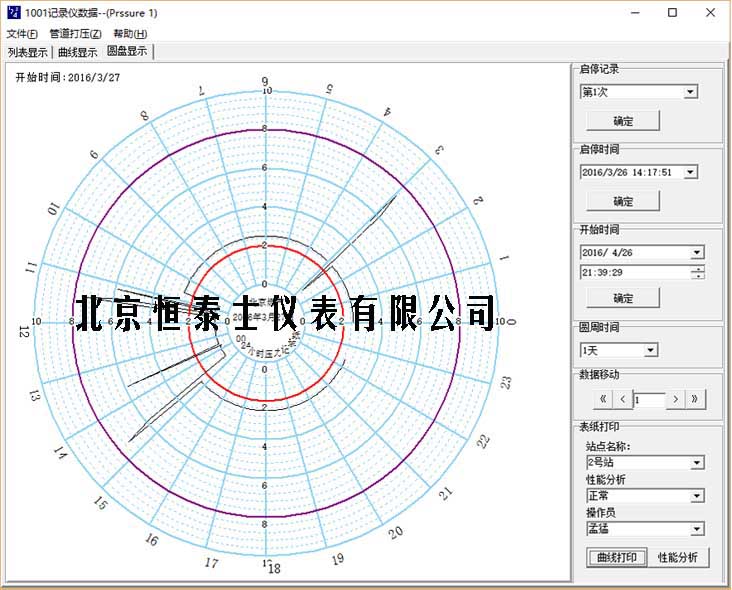

(根据压力连续性的情况,判定管道打压结果)

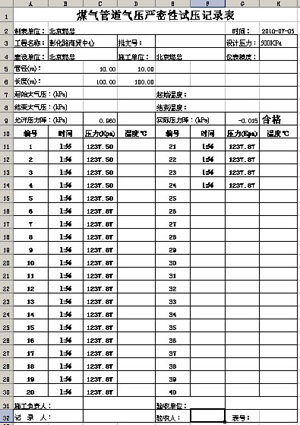

       (生成打压结果报表)
