Milog3-2PT压力记录仪
类型: U盘下载型
价格:
0.00
销量: 0
市场价: 0.0
购买数量:
产品详情
产品评论(0)

Milog3-2P双通道压力记录仪(U盘转储型)

 MIlog3-2P压力记录专门对管道或压力容器进行压力监测的电子数据记录装置。它集传感器、智能仪表于一体,能够按照设定的压力记录时间间隔采集、记录压力数据。用户可以通过U盘转储数据,在电脑上通过本公司提供的上位机数据管理软件对数据进行列表、雷达图、二维曲线显示,数据导出到Execl,提供常规的压力上下限报警,震荡报警,也可根据用户需求,定制分析算法。

    Milog3系列压力记录仪采用Modbus RTU通讯协议,通过RS485/232接口传输给显示仪、调节器、DCS 等,集成到scada系统中。

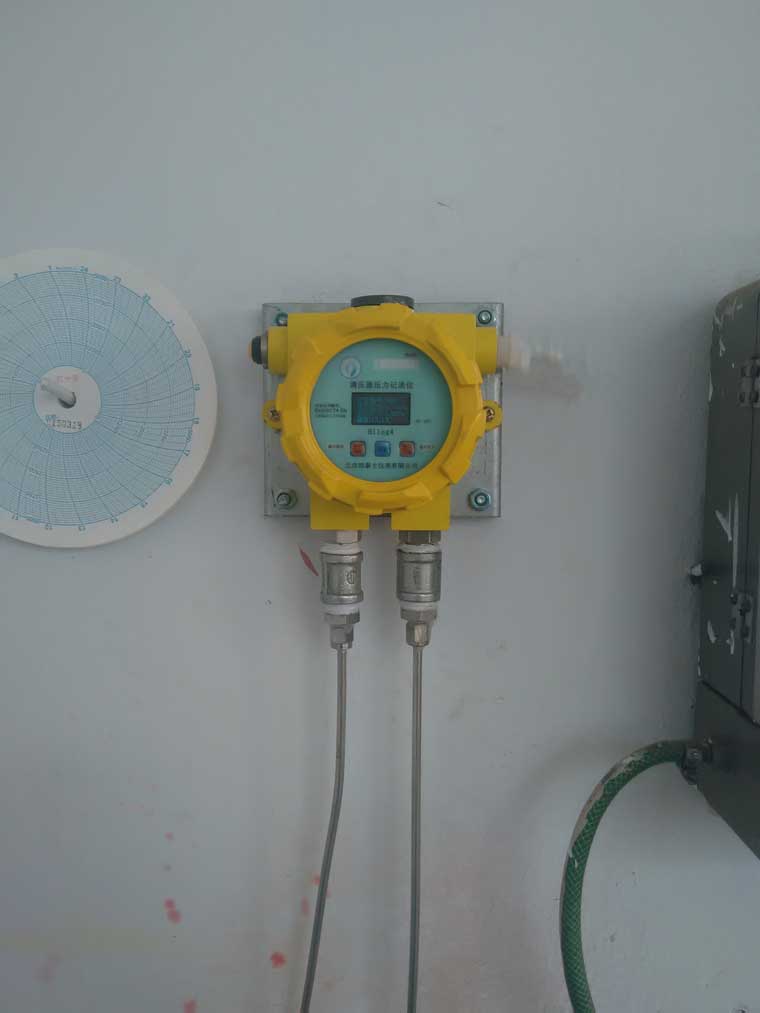

   该款双通道压力记录仪,广泛应用于燃气调压站前后压力记录,分析调压器运行过程中是否出现故障,有效的分析出调压器运行压力高,运行压力低,调压器喘动,小流量压力高等常见故障,给出相应的检修方案,协助用户完成调压器维护。

*新增功能*考勤记录:

检验是否进行定期的人工巡检,即在10分钟内按下按键,在仪表EEPROM中记录下按键时间和仪表操作,将操作仪表的频率和人工巡检进行联系功能。


1.MIlog3配置清单:

配件名称

数量

/

Milog3-2主机

1


1/4 Npt接头转1/2Npt管螺纹接头

2


USB下载线

1个


U

1


通讯线

1

选配

光盘

1


说明书

1


合格证

1







2.主要特点

  • 无纸化、低功耗,采用普通锂电池供电。

  • 体积小、集成度高、便于安装

  • 现场液晶显示实测压力值,当前时间等

  • 压力或者温度记录时间间隔:1--24小时

  • 记录最多达10年的历史压力数据

  • 内置大容量存储器存储数据,每个压力或者温度通道可存储50万个数据。

  • 通用U盘读取数据

  • 支持modbus通讯协议

3.技术指标

  • 环境温度:-20~60℃

  • 被测介质:天然气,自来水等非腐蚀性介质

  • 压力精确度:0.5

  • 防水等级:IP65

  • 防爆等级:本安防爆

  • 通讯响应时间:≤50ms

  • 报警功能:上限、上上限、下限、下下限等4种方式,最多可带2路报警输出

  • 内置锂电池供电,寿命不短于3

  • 环境湿度:85%RH

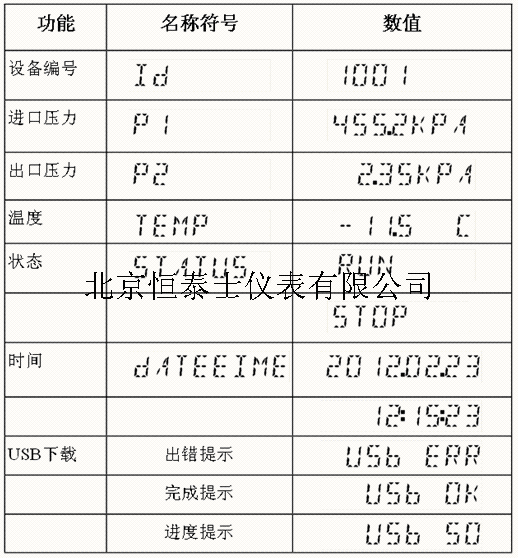

4.液晶显示符号说明



5.记录仪配置软件使用

I.通用信息配置

记录仪的通用信息包括系统配置,液晶显示,启停切换记录等。



?  设备编号:

  仪表设备与上位机通讯的唯一关键字。“打压版本”中,“设备编号”默认为“1”,不可修改;“监控版本”中,被设定为modbus通讯地址;

?  设备名称:

  用户可以按照设备安装地点、用途等需要,设定小于10个英文字母或数字的设备名称名称信息。

?  版本信息:

  分成三个版本:

    “打压:V4.2”表示管道气密性检测系统,目前最高版本为4.2.

   “监控:V3.5”,表示用于调压站站控系统的检测、控制、传输为一体的RTU终端。

    “调压箱:V5.8”,用于调压箱内压力,温度等数据记录,定期使用USB磁盘读取数据。供用户将运行数据备案,可取代纸式“圆盘记录仪”。

?  输入和输出通道:

  表示记录仪内部支持的模拟量和开关量数据;

     AI:表示模拟量输入通道,表示压力、温度等记录信息;

     AO:表示模拟量输出通道数量;

     DI:表示开关量输入通道数量;

     DO:表示开关量输出通道数量;

?  内存空间:

  决定记录仪存储数据记录条数的多少,分成2MBYTE、4MBYTE、8MBYTE;根据模拟量通道数量,将存储区等量分配给模拟通道,从而决定每个通道的记录数量;具体信息请参考下表。



内存空间

AI数量

记录条数

等效记录周期

(1秒)

等效记录周期

(5分钟)

2MBYTE

1/2

524288

6

5

3/4

262144

3

2.5

4MBYTE

1/2

1048576

12

10

3/4

524288

3

5


 II.配套软件

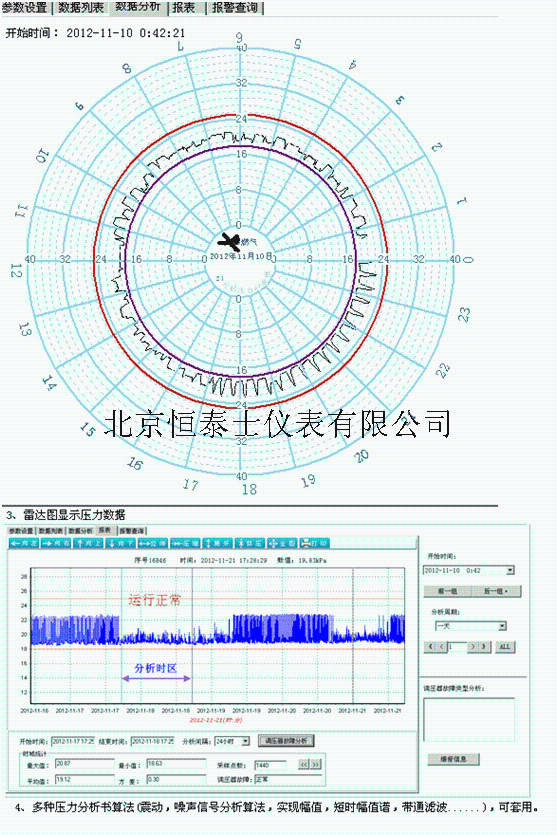

     提供燃气调压器故障分析系统软件。也可根据用户需求,做一些软件定制。



III.软件具体使用方法,我们将会进行专业培训。
