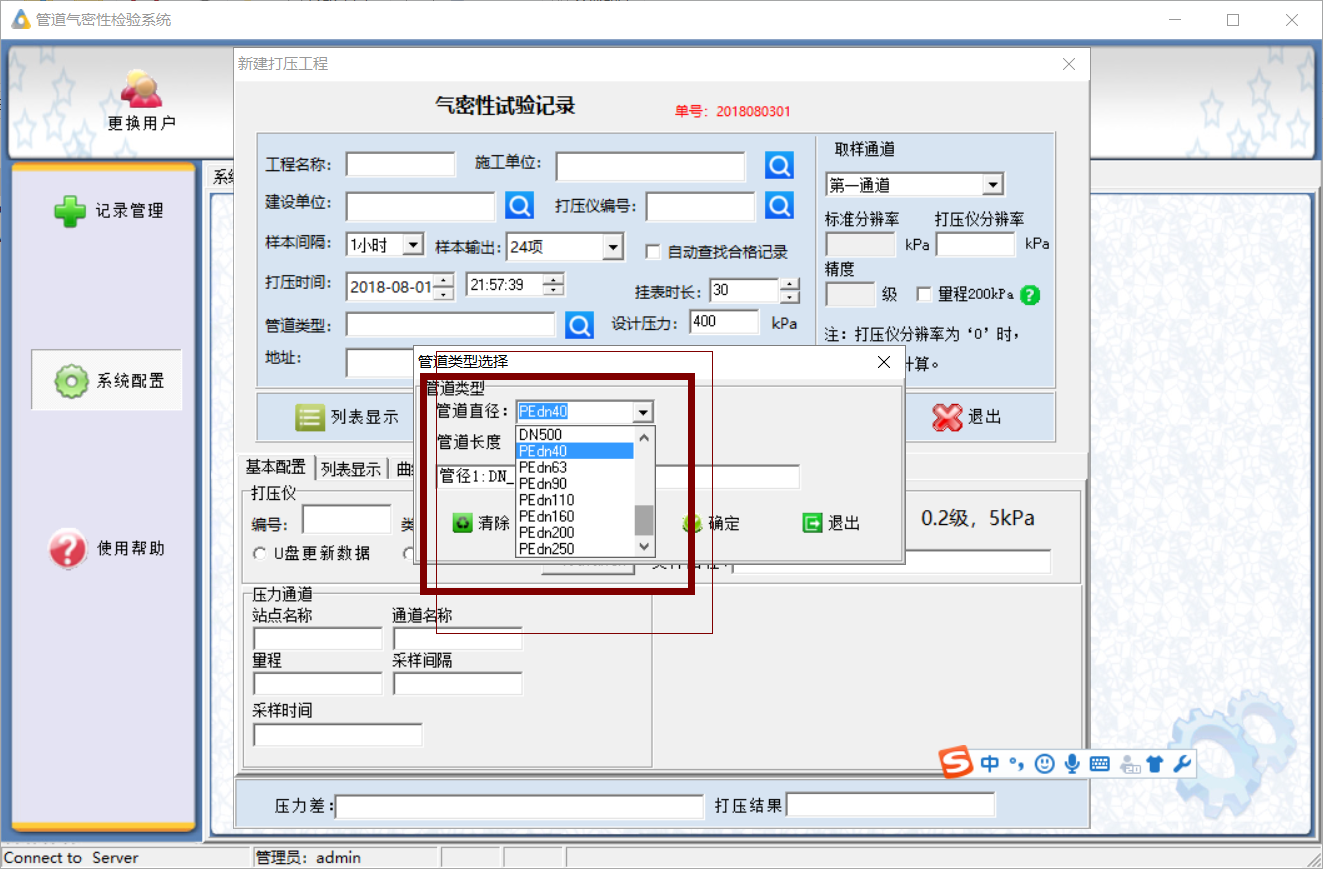

燃气管道直径种类,,打压仪上有钢管和PE管直径选择



一般来说,管子的直径可分为外径,内径,公称直径.

无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D108*5表示.

镀锌钢管采用DN表示.

在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚.

世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列.


大外径系列:(DN---公称直径.¢---外径). DN15---¢22mm. DN20---¢27mm. DM25---¢34mm. DN32---¢42mm. DN40---¢48mm. DN50---¢60mm. DN65---¢76(73)mm. DN80---¢89mm. DN100---¢114mm. DN125---¢140mm. DN150---¢168mm. DN200---¢219mm. DN250---¢273mm. DN300---¢324mm. DN350---¢360mm. DN400---¢406mm. DN450---¢457mm. DN500---¢508mm. DN600---¢610mm.
